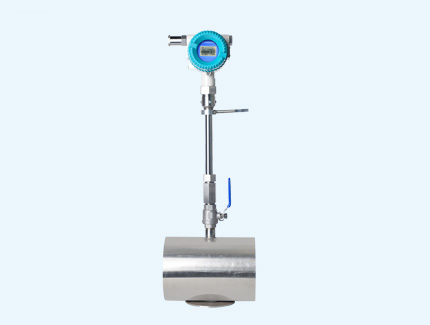

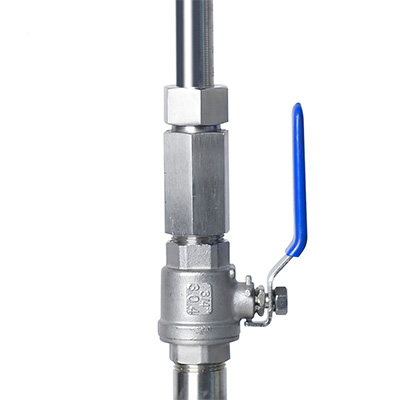

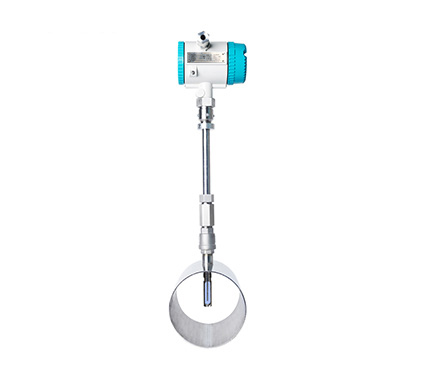

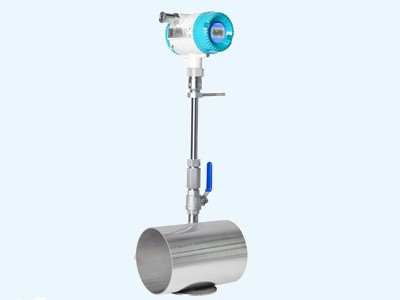

QTMF系列插入式热式气体质量流量计传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm 的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。
15890954071
QTMF系列插入式热式气体质量流量计传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。

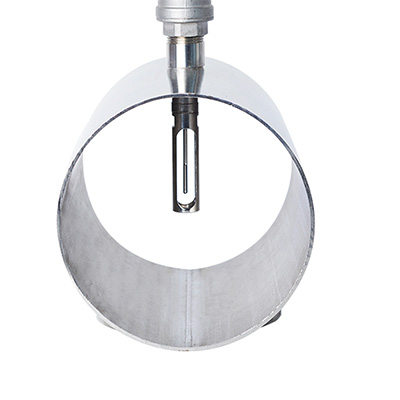

QTMF系列热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。
1、安装方便，维修简单双向检测，防振动；
2、多至24点流量测量；
3、输出模拟量的校正多点非线性曲线修正；
4、宽量程比100：1；
5、流量与温度同时检测，切换显示；
6、大口径小流量测量，可做泄露检测；
7、采用专有技术“双平衡结构”封装传感器；
8、专有高湿、高温算法，介质温度可达500℃；
9、直接质量流量检测，无需温度压力补偿；
| 性能 | 技术参数 | |
| 结构形式 | 插入式 | 管道式 |
| 测量介质 | 各种气体（乙炔气除外） | |
| 管径范围 | DN32以上口径 | DN15～DN200mm |
| 流速范围 | 0.1～120Nm/s | |
| 精度 | ±1～2.5% | |
| 工作温度 | 传感器：-40℃～+120℃ 转换器：-20℃～+45℃ | |
| 工作压力 | 介质压力≤2.5Mpa | 介质压力：4.0Mpa |
| 供电电源 | DC24V或AC220V≤18W | |
| 响应速度 | 1s | |
| 输出信号 | 4-20mA（光电隔离，最大负载500Ω）、脉冲、RS-485（光电隔离）、HART协议 | |
| 报警 | 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC | |
| 供货类型 | 分体结构、一体化结构 | |
| 管道材质 | 碳钢、不锈钢 | |

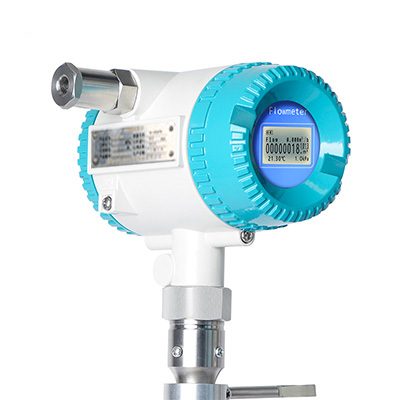

| 现场显示 | 四行汉字液晶显示 | |
| 显示内容 | 质量流量、标况体积流量、累积流量、标准时间、累积运行时间，标准流速等 | |
| 防护等级 | IP65 | |
| 传感器材质 | 不锈钢 | 不锈钢、碳钢 |
测量介质、温度，是否有腐蚀性
流量范围和用户管道的内径
压力等级
是否现场显示
工作电源
信号输出、通讯
是否要防爆
安装方式
精度等级
★氧气、氮气、氢气、氯气、曝气、燃气等多组份气体测量
★高炉煤气、焦炉煤气测量
★沼气、水处理中的曝气和氯气测量
★压缩空气测量
★天然气，液化气，火炬气，等气体流量测量
★电厂高炉的一次风、二次风流量测量
★矿井下通风或排风系统流量测量
★燃气过程中空气流量测量
★煅烧炉管道气流量测量
★水泥、玻璃厂生产过程中气体流量测量
★溶剂回收系统中气体流量测量
★半导体芯片制作过程中气体流量测量
★啤酒生产过程中二氧化碳气体流量测量
★加热通风和空调系统中的气体流量（速）测量
1、理想的底座焊接位罝和焊接工艺；
2、安装球阀；
3、打孔；
4、禁止在爆炸环境里进行焊接操作；对焊接有特殊要求的环境；。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
